瑞气所生产的制氮气设备具有设备成本低，体积小、重量轻、操作简单、维护方便、运行费用小、现场制氮快捷、开关方便、无污染等优点。本公司生产的PSA空分制氮设备广泛运用于石油化工、橡胶塑料、电子、制药、啤酒饮料、食品保鲜、机械加工、冶金、玻璃煤炭、航空航天、军事等行业和领域，设备运行稳定，安全可靠，深受广大用户的青睐。

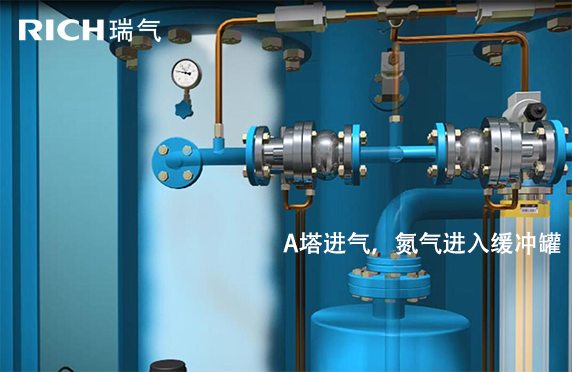

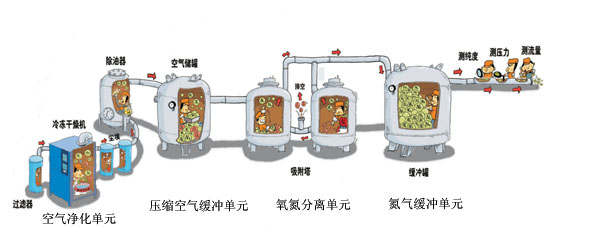

空气经空压机压缩后，经过除尘、除油、干燥后，进入空气储罐，经过空气进气阀、左吸进气阀进入左吸附塔，塔压力升高，压缩空气中的氧分子被碳分子筛吸附，未吸附的氮气穿过吸附床，经过左吸出气阀、氮气产气阀进入氮气储罐，这个过程称之为左吸，持续时间为几十秒。左吸过程结束后，左吸附塔与右吸附塔通过上、下均压阀连通，使两塔压力达到均衡，这个过程称之为均压，持续时间为2～3秒。均压结束后，压缩空气经过空气进气阀、右吸进气阀进入右吸附塔，压缩空气中的氧分子被碳分子筛吸附，富集的氮气经过右吸出气阀、氮气产气阀进入氮气储罐，这个过程称之为右吸，持续时间为几十秒。同时左吸附塔中碳分子筛吸附的氧气通过左排气阀降压释放回大气当中，此过程称之为解吸。反之左塔吸附时右塔同时也在解吸。为使分子筛中降压释放出的氧气完全排放到大气中，氮气通过一个常开的反吹阀吹扫正在解吸的吸附塔，把塔内的氧气吹出吸附塔。这个过程称之为反吹，它与解吸是同时进行的。右吸结束后，进入均压过程，再切换到左吸过程，一直循环进行下去。
制氮机的工作流程是由可编程控制器控制十个二位五通先导电磁阀，再由电磁阀分别控制十个气动管道阀的开、闭来完成的。十个二位五通先导电磁阀分别控制左吸、均压、右吸状态。左吸、均压、右吸的时间流程已经存储在可编程控制器中，在断电状态下，三个二位五通先导电磁阀的先导气都接通气动管道阀的关闭口。当流程处于左吸状态时，控制左吸的电磁阀通电，先导气接通左吸进气阀、左吸产气阀、右排气阀开启口，使得这三个阀门打开，完成左吸过程，同时右吸附塔解吸。当流程处于均压状态时，控制均压的电磁阀通电，其它阀关闭；先导气接通上均压阀、下均压阀开启口，使得这两个阀门打开，完成均压过程。当流程处于右吸状态时，控制右吸的电磁阀通电，先导气接通右吸进气阀、右吸产气阀、左排气阀开启口，使得这三个阀门打开，完成右吸过程，同时左吸附塔解吸。每段流程中，除应该打开的阀门外，其它阀门都应处于关闭状态。
因为PSA空分制氮是通过加压吸附、常压解吸从空气中直接制取氮气，所以空压机是提供气体压缩的动力源。目前广泛使用的空压机主要有螺杆空压机和活塞空压机两大类。这两种空压机各有其特点，都可用于制氮系统。一般来说，螺杆空压机气量损耗少，产气效率高，噪音低，维修量较小，但压缩空气中一般都含油，价格相对较高；活塞空压机现有无油润滑和有油润滑两种，对于制氮系统来说，最好配套使用无油润滑空压机。
因为制氮主机中碳分子筛对压缩空气的品质要求很高，而压缩空气中气体温度高，又含有大量的水分和一定的粉尘、油雾，所以在压缩空气进入制氮主机前必须进行降温、除水、除油、除尘等处理，此部分设备主要就是为了此目的。
对压缩空气的净化处理至关重要，这一点请用户千万不要忽视！因为压缩空气净化处理的好坏直接关系到碳分子筛的使用寿命，从而直接关系制氮机的长期有效使用。一旦碳分子筛油“中毒”或水“中毒”，制氮机将效率下降，指标无法达到正常。
对压缩空气除水主要采用冷冻式干燥机或（和）吸附式干燥器。冷冻式干燥机是采用R-134a或R-22冷媒作为冷却剂，将压缩空气中气体降温，其内气态水和油冷却至液态，然后除去。具体操作参照冷干机使用说明。吸附式的无热再生干燥机是采用一种可再生的干燥剂作为吸附剂，利用压力变化、气体膨胀等原理，采用变压吸附分离水分的分离工艺，将压缩空气中的水分除去。
如果要求氮气露点不是太低（≤—40℃常压），则用一级冷冻干燥机即可；如果要求氮气露点较低（≤—60℃常压），则需同时配置冷冻干燥机和吸附式干燥器。冷冻式干燥机有风冷和水冷两种方式，处理气量较小时（≤12～20m3/min），用风冷式即可。吸附式干燥器有无热再生和微热再生两种类型，都对气量有一定损耗，一般采用无热再生干燥装置。
对压缩空气除油、除尘主要采用不同类型、不同过滤精度的多级过滤器。过滤器是通过由很多微孔的纤维材料制成的滤芯或活性炭除去介质中的污染物（水、油、微粒、异味），所有过滤器都有除水、除油、除尘的作用，只不过不同类别的过滤器主要功能不同。主路过滤器主要起除尘和除液态水作用；初过滤器主要起一级除油作用；精过滤器主要是进一步除油，使介质含油量很少；活性炭除油过滤器主要是起深度除油和吸附碳氢化合物、除异味的作用。过滤器的配置主要根据空压机排出的压缩空气品质而定。配置太少，压缩空气得不到充分的净化处理，无法达到制氮机对压缩空气的品质要求，这是不允许的；配置太多，固然对压缩空气处理效果好，但会造成管路中气体压力损耗较多，同时也造成成本过高，没有必要。一般来说，对无油空压机，需配置一至两级过滤器，主要是除尘、除水；对含油空压机，则需配置三至四级过滤器。
制氮主机一般由罐体、管路阀门和电控柜三部分组成，具体地包括底盘、空气缓冲罐、氮气缓冲罐、吸附塔，碳分子筛、布气系统、压紧装置，气动管道阀、电磁阀、单向管道阀、过滤减压阀等阀门，PLC控制器、高效消音器、氮分析仪、流量计、压力表等仪器仪表，连接管路等附件。
这部分设备是根据用户成品氮气的使用场合和工艺需要来配置，为选配设备。一般来说，制氮机产出的氮气还是比较洁净的，可满足大多数用户的用气标准。但对于食品、啤酒、饮料、制药、精密加工等行业，要求成品氮气无菌、无异味、无尘等，就要对氮气进行后期除菌、除尘、除异味处理。主要是在氮气输出管道中再配置除菌过滤器、除尘除异味过滤器，使成品氮气中不含细菌和尘埃等无机物和有机物。
