制氮机是以空气为原料，通过物理的方法制取氮气的过程。市场上常见的制氮机有三种，分别为：膜分离制氮机、分子筛制氮机、深冷制氮机。由于工业不同，所使用的行业及设备也不同。下面是关于三种设备工艺流程简介：

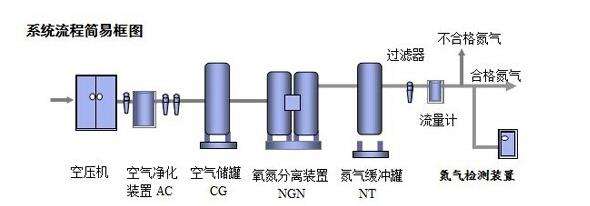

PSA制氮机的工艺流程和设备简介
空气经空压机压缩后，经过除尘、除油、干燥后，进入空气储罐，经过空气进气阀、左吸进气阀进入左吸附塔，塔压力升高，压缩空气中的氧分子被碳分子筛吸附，未吸附的氮气穿过吸附床，经过左吸出气阀、氮气产气阀进入氮气储罐，这个过程称之为左吸，持续时间为几十秒。左吸过程结束后，左吸附塔与右吸附塔通过上、下均压阀连通，使两塔压力达到均衡，这个过程称之为均压，持续时间为2~3秒。均压结束后，压缩空气经过空气进气阀、右吸进气阀进入右吸附塔，压缩空气中的氧分子被碳分子筛吸附，富集的氮气经过右吸出气阀、氮气产气阀进入氮气储罐，这个过程称之为右吸，持续时间为几十秒。同时左吸附塔中碳分子筛吸附的氧气通过左排气阀降压释放回大气当中，此过程称之为解吸。反之左塔吸附时右塔同时也在解吸。为使分子筛中降压释放出的氧气完全排放到大气中，氮气通过一个常开的反吹阀吹扫正在解吸的吸附塔，把塔内的氧气吹出吸附塔。这个过程称之为反吹，它与解吸是同时进行的。右吸结束后，进入均压过程，再切换到左吸过程，一直循环进行下去。
制氮机的工作流程是由可编程控制器控制三个二位五通先导电磁阀，再由电磁阀分别控制八个气动管道阀的开、闭来完成的。三个二位五通先导电磁阀分别控制左吸、均压、右吸状态。左吸、均压、右吸的时间流程已经存储在可编程控制器中，在断电状态下，三个二位五通先导电磁阀的先导气都接通气动管道阀的关闭口。当流程处于左吸状态时，控制左吸的电磁阀通电，先导气接通左吸进气阀、左吸产气阀、右排气阀开启口，使得这三个阀门打开，完成左吸过程，同时右吸附塔解吸。当流程处于均压状态时，控制均压的电磁阀通电，其它阀关闭；先导气接通上均压阀、下均压阀开启口，使得这两个阀门打开，完成均压过程。当流程处于右吸状态时，控制右吸的电磁阀通电，先导气接通右吸进气阀、右吸产气阀、左排气阀开启口，使得这三个阀门打开，完成右吸过程，同时左吸附塔解吸。每段流程中，除应该打开的阀门外，其它阀门都应处于关闭状态。
深冷制氮的工艺流程和设备简介
整个流程由空气压缩及净化、空气分离、液氮汽化组成。
1、空气压缩及净化
空气经空气过滤器清除灰尘和机械杂质后进入空气压缩机，压缩至所需压力，然后送入空气冷却器，降低空气温度。再进入空气干燥净化器，除去空气中的水份、二氧化碳、乙炔及其它碳氢化合物。
2、空气分离
净化后的空气进入空分塔中的主换热器，被返流气体（产品氮气、废气）冷却至饱和温度，送入精馏塔底部，在塔顶部得到氮气，液空经节流后送入冷凝蒸发器蒸发，同时冷凝由精馏塔送来的部分氮气，冷凝后的液氮一部分作为精馏塔的回流液，另一部分作为液氮产品出空分塔。由冷凝蒸发器出来的废气经主换热器复热到约130K进膨胀机膨胀制冷为空分塔提供冷量，膨胀后的气体一部分作为分子筛的再生和吹冷用，然后经消音器排入大气。
3、液氮汽化
由空分塔出来的液氮进液氮贮槽贮存，当空分设备检修时，贮槽内的液氮进入汽化器被加热后，送入产品氮气管道。深冷制氮可制取纯度≧99.999%的氮气。
深冷制氮机工艺简介
深冷制氮不仅可以生产氮气而且可以生产液氮，满足需要液氮的工艺要求，并且可在液氮贮槽内贮存，当出现氮气间断负荷或空分设备小修时，贮槽内的液氮进入汽化器被加热后，送入产品氮气管道满足工艺装置对氮气的需求。深冷制氮的运转周期（指两次大加温之间的间隔期）一般为1年以上，因此，深冷制氮一般不考虑备用。而变压吸附制氮只能生产氮气，无备用手段，单套设备不能保证连续长周期运行。

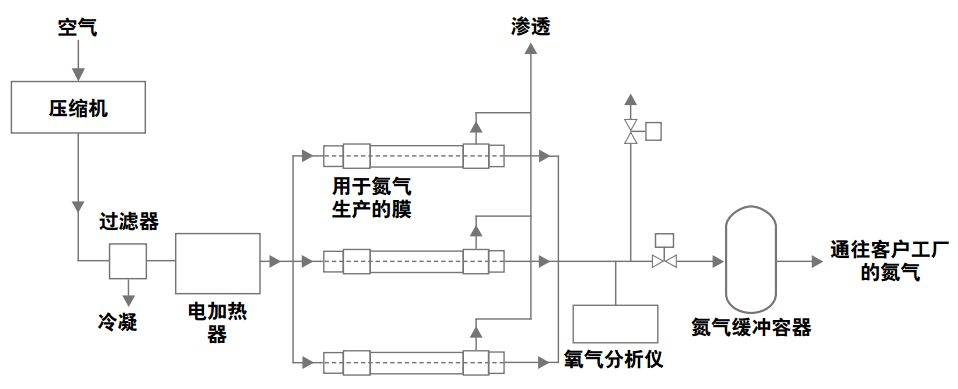

膜空分制氮
以空气为原料，在一定压力条件下，利用氧和氮等不同性质的气体在膜中具有不同的渗透速率来使氧和氮分离。和其它制氮设备相比它具有结构更为简单、体积更小、无切换阀门、维护量更少、产气更快(≤3分钟)、增容方便等优点，它特别适宜于氮气纯度≤98%的中、小型氮气用户。而氮气纯度在98%以上时，它与相同规格的PSA制氮机相比价格要高出15%以上。
